鍍鋁鋅鎂板材在日本同類產品中排名第一，已經覆蓋了日本大部分相關產品。

由于ZAM板節省了很多道工序，為日后的加工維護節約了很多后期成本，且非常的環保。這種產品在鹽霧試驗、耐紅銹方面都十分優秀。如果產品不好的話，在日本這個對產品高標準嚴要求的國家也不會應用如此廣泛。
它有幾大優點： 一、防銹性能是鍍鋅板10-20倍（達到不銹鋼標準） 二、降低成本（一般比不銹鋼價格便宜40%） 三、切口耐蝕性能好（切口能自動修復，防止紅銹產生，最大的特點之一） 四、加工性能很好（由于有著優異的耐磨和耐刮痕性能，能適應各種加工） 五、環保（通過國際多項環保測試） 六、厚度強度鍍鋅量都可以調節

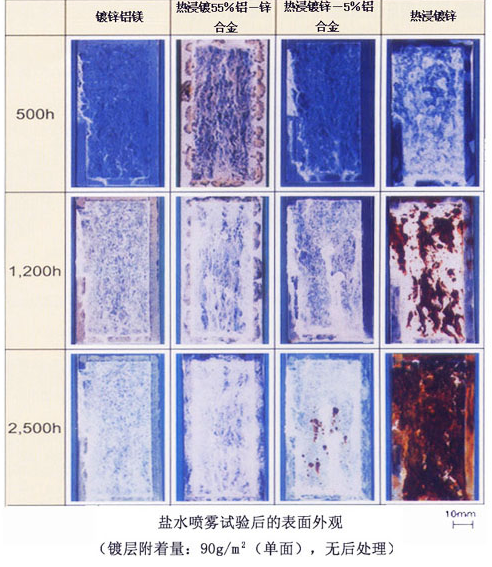

與各種鍍層鋼板的平面部分耐蝕性比較

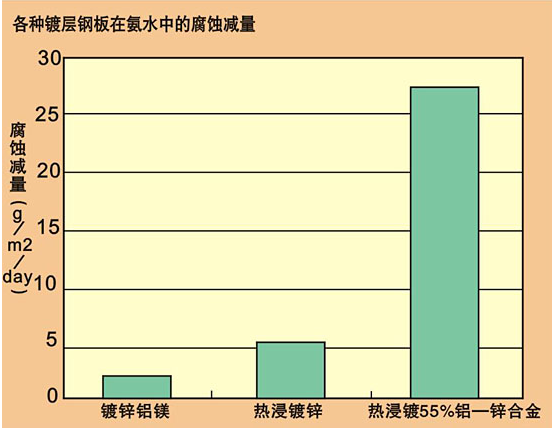

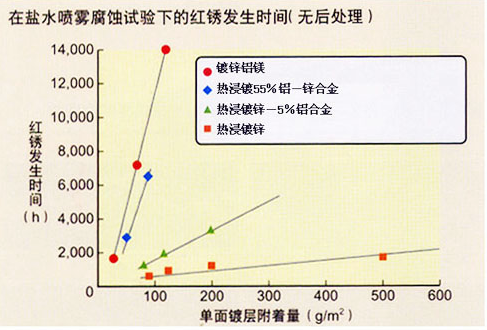

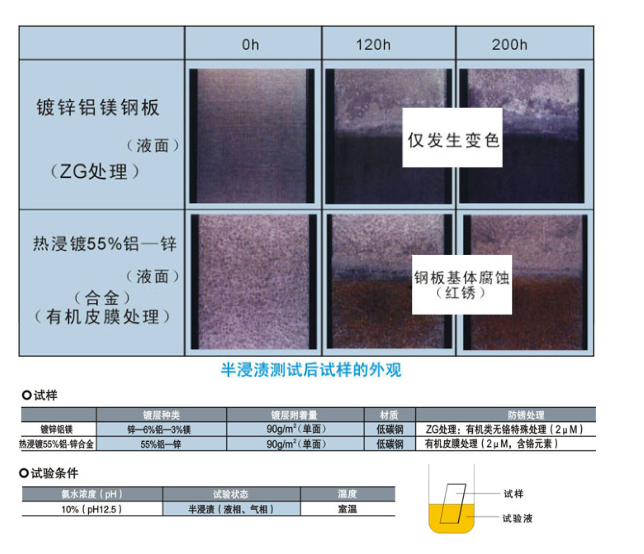

在鹽水噴霧試驗（SST：JIS Z2371）下的紅銹發生時間。鍍鋅鋁鎂鋼板與熱浸鍍鋅鋼板、熱浸鍍鋅—鋁 5% 合金鋼板相比，具有優異的耐紅銹性。鍍鋅鋁鎂鋼板的耐氨性比其他熱浸鍍鋅鋼板和熱浸鍍鋁(55%)-鋅合金鋼板(Galvaster)更優異。

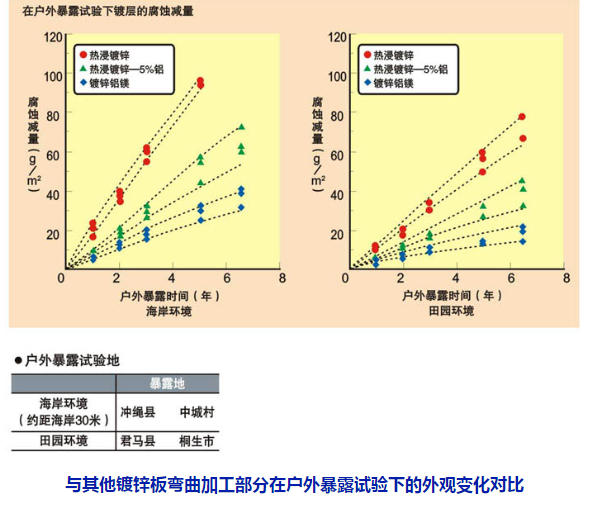

與熱浸鍍鋅戶外暴露對比

約7年的暴露結果表明，鍍鋅鋁鎂鋼板比熱浸鍍鋅鋼板的耐蝕性約高4倍。隨著時間的推移，鍍鋅鋁鎂鋼板比其他鍍層鋼板出現的腐蝕減量下降，因此鍍鋅鋁鎂鋼板與其他鍍層鋼板的耐蝕性差距將會進一步拉大。

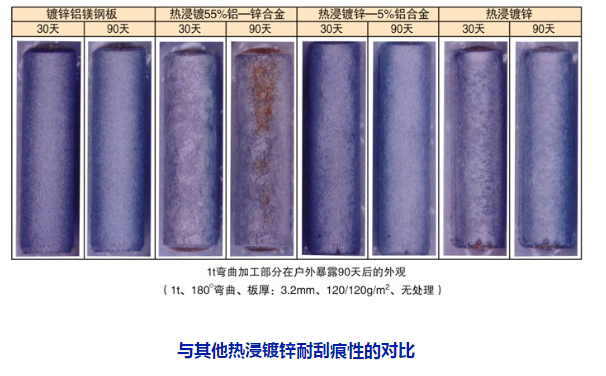

以下圖片為彎曲加工部分在戶外暴露試驗下的外觀鍍鋅鋁鎂鋼板在彎曲加工部分也能發揮出比其他鍍層鋼板優異的耐蝕性。

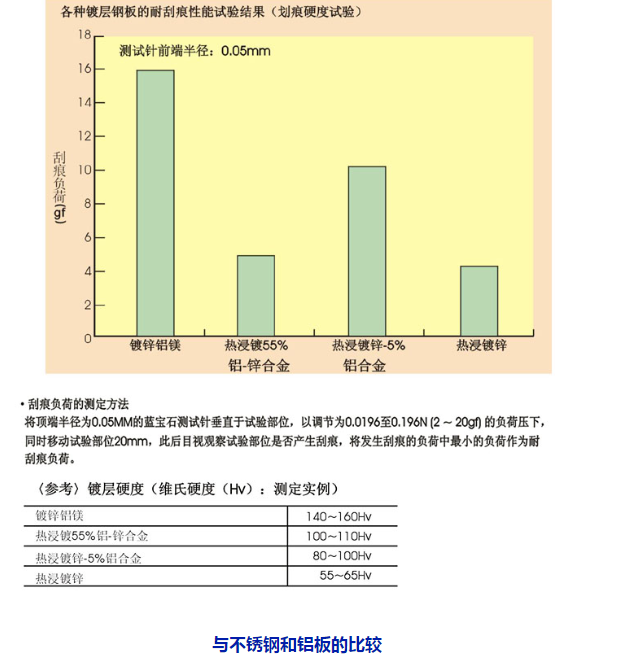

由于鍍鋅鋁鎂鋼板的鍍層比其他熱浸鍍鋅鋼板及熱浸鍍鋅—鋁鋼板更堅硬，具有更優異的耐刮痕性，可適用于加工時易出現刮痕或反復受到摩擦或磨損的部位。

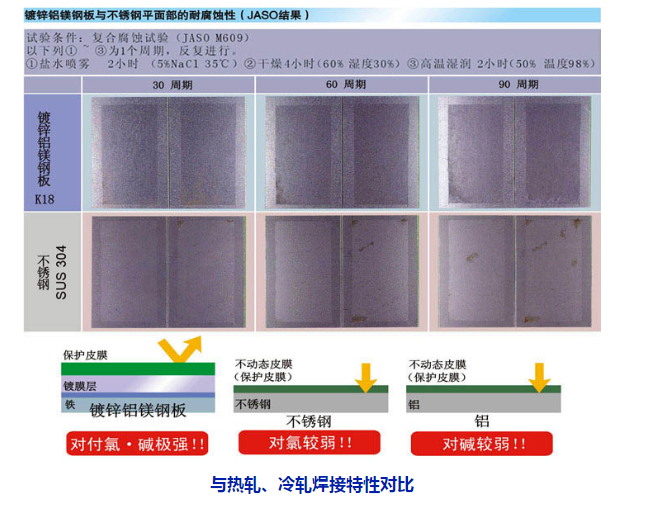

不銹鋼在其表層形成不動態皮膜，具有優異的耐腐蝕性。但缺點是對“鹽”較弱。而鍍鋅鋁鎂鋼板的保護皮膜對“鹽”也可以發揮很強的壁壘效果。“耐穿孔性”等作為結構體使用時所需要的“鋼的壽命”，不銹鋼較為優異。

但作為面板表面等使用時的“耐紅銹性”，鍍鋅鋁鎂鋼板極為優異。抗腐蝕非常強的鋁的耐腐蝕性，也是由其表層的不動態皮膜所實現的。但是，鋁具有對“堿”較弱的性質。

鍍鋅鋁鎂鋼板同其他鍍鋅類鋼板一樣，易受低熔點金屬鍍層的影響。在電弧電焊中，與熱軋、冷軋鋼板相比，容易出現飛濺和氣孔的增加以及由于裂紋而造成強度下降等。但是，如果條件選擇適當，焊接接縫就不會存在連接強度的問題。
而且，在電焊中，只要選定恰當的焊接條件，強度也豪無問題。另外，在電焊過程中，也會受到焊機和接縫形狀等的影響，因此請事先通過焊接測試加以確認。
