產品簡介:
產品用途:

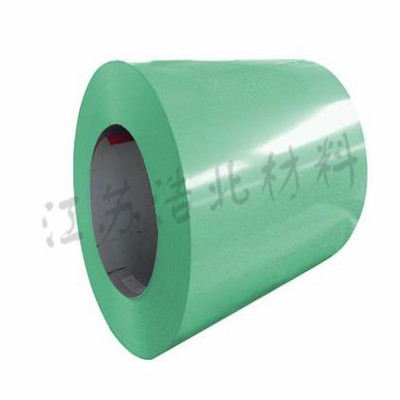

上海寶鋼彩涂板，寶鋼彩鋼板，寶鋼鍍鋁鋅彩涂，寶鋼彩鋼卷，AZ100寶鋼彩鋼，寶鋼PVDF氟碳彩涂
產品用途
建筑、鋼窗、集裝箱、船用裝飾、家具、辦公。
鍍層重量
熱鍍鋁鋅基板鍍層厚度：30-90g/m2 (單面)。
熱鍍鋅基板鋅層厚度：50-140g/m2 (單面)。
電鍍鋅基板鋅層厚度：20-60g/m2 (單面)。
涂層結構
2/1：上表面涂二次，下表面涂一次， 烘烤二次，用于制作夾芯板。
2/1M：上下表面各涂二次，烘烤二次，用于制作夾芯板和單板。
2/2：上下表面各涂二次，烘烤二次，用于制作單板。
涂層結構的膜厚范圍:
| 涂層結構 | 正面涂層厚度（μm） | 背面涂層厚度（μm） |
|---|---|---|
| 2/1 | ≥20 | ≥5 |
| 2/1M | ≥20 | ≥8 |
| 2/2 | ≥20 | ≥12 |
功能性涂層
主要有抗靜電產品、自潔產品、隔熱產品、抗菌產品等。
涂層處理
耐候性涂層
顏色色系
| 代碼 | 色系 | 經典顏色 | 可供顏色 |
|---|---|---|---|
| 0 | 紅、紫 | 磚紅 | 緋紅、馨紅、火焰紅 |
| 1 | 橙、橘 | 橘黃 | 亮橙 |
| 2 | 黃、象牙、奶油 | 象牙 | 米黃、土黃、瑞黃、深米黃 |
| 3 | 綠 | 闊葉綠、深豆綠 | 寶綠、秋水綠、淺青綠、淺豆綠 |
| 4 | 藍 | 海藍、瓷藍、深天藍、寶鋼藍 | 牛津藍、極光藍、天藍、冰藍 |
| 5 | 灰、銀 | 銀灰色、銀色、白銀灰 | 淺青灰、蛋殼灰、中灰、寶鋼灰 |
| 6 | 棕、褐 | 茶色 | 淺駝、咖啡色、淺褐棕 |
| 7 | 黑 | 黝黑 | 中黑、炭黑色 |
| 8 | 白 | 白灰、帝王白、乳白、雪白、骨白 | 珠白、奶白、玉白、明珠白、霜白 |
| * | 背面顏色 | 黃綠色（2/1）、鋼白（2/1M）、云白（2/2） | |
經典顏色：用戶訂貨量最多的顏色。可供顏色：除經典顏色外寶鋼可提供的顏色。除以上顏色外寶鋼還可根據用戶需求定制。
基板及適用
鍍鋁鋅基板：耐蝕性優異，主要適用于建筑外板。
熱鍍鋅基板：耐蝕性優良，較適用于建筑外板，也可用于建筑內板和部分家電用鋼。
| 基板類型 | 一般用 | 沖壓用 | 深沖壓用 | 結構用 |
|---|---|---|---|---|
| 熱鍍鋁鋅 | TDC51D+AZ | TDC52D+AZ | TDC53D+AZ、TDC54D+AZ |
TS250GD+AZ、TS300GD+AZ、 TS350GD+AZ、TS550GD+AZ |
| 熱鍍鋅 | TDC51D+Z | TDC52D+Z | TDC53D+Z、TDC54D+Z | TS280GD+Z、TS350GD+Z、TS550GD+Z |
力學性能
熱鍍鋅基板彩涂產品力學性能
| 牌號 | 力學性能 | ||||
|---|---|---|---|---|---|
|
屈服強度a,b MPa |
抗拉強度 MPa |
斷后伸長率c A 80mm % 不小于 |
r 90 不小于 |
n 90 不小于 |
|
| DC51D+Z | - | 270～500 | 22 | - | - |
| DC52D+Z | 140～300 | 270～420 | 26 | - | - |
| DC53D+Z | 140～260 | 270～380 | 30 | - | - |
| DC54D+Z | 120～220 | 260～350 | 36 | 1.6 | 0.18 |
a 無明顯屈服時采用RP0.2，否則采用ReL。
b 試樣為GB/T 228中的P6試樣，試樣方向為橫向。
c 當產品公稱厚度大于0.50mm，但小于等于0.70mm時，斷后伸長率允許下降2%；當產品公稱厚度不大于0.50mm時，斷后伸長率允許下降4%。
| 牌號 | 力學性能 a,b,c,d | ||
|---|---|---|---|
|
屈服強度 MPa 不小于 |
抗拉強度 MPa 不小于 |
斷后伸長率 A80mm % 不小于 |
|
| S220GD+Z | 220 | 300 | 20 |
| S250GD+Z | 250 | 330 | 19 |
| S280GD+Z | 280 | 360 | 18 |
| S320GD+Z | 320 | 390 | 17 |
| S350GD+Z | 350 | 420 | 16 |
a 無明顯屈服時采用RP0.2 ，否則采用ReH。
b 除S550GD+Z外，其他牌號的抗拉強度可要求140 MPa的范圍值。
c 試樣為GB/T 228中的P6試樣，試樣方向為縱向。
d 當產品公稱厚度大于0.50mm，但小于等于0.70mm時，斷后伸長率允許下降2%；當產品公稱厚度不大于0.50mm時，斷后伸長率允許下降4%。
鍍鋁鋅基板彩涂產品力學性能
| 牌號 | 拉伸試驗a,b,c,d | ||
|---|---|---|---|
|
屈服強度 MPa |
抗拉強度 MPa |
斷后伸長率 A 80mm % 不小于 |
|
| DC51D+AZ | - | 270～500 | 22 |
| DC52D+AZ | 140～300 | 270～420 | 26 |
| DC53D+AZ | 140～260 | 270～380 | 30 |
| DC54D+AZ | 120～220 | 260～350 | 36 |
a 當屈服現象不明顯時采用RP0.2 ，否則采用ReH。
b 當拉伸試驗試樣為GB/T 228中的P6試樣，試樣方向為橫向樣。
c 當產品公稱厚度大于0.50mm，但小于等于0.70mm時，斷后伸長率允許下降2個單位；當產品公稱厚度不大于0.50mm時，斷后伸長率允許下降4個單位。
| 牌號 | 拉伸試驗a,b,c,d | |||
|---|---|---|---|---|
|
屈服強度 MPa |
抗拉強度 MPa |
斷后伸長率 % 不小于 |
||
| A 80mm | (L0 =50mm,b=25mm) | |||
| S250GD+AZ d | 250 | 330 | 19 | - |
| S300GD+AZ d | 300 | 380 | 18 | - |
| S350GD+AZ d | 350 | 420 | 16 | - |
| S550GD+AZ e,f | 550 | 550 | - | 2 |
a 拉伸試驗試樣為縱向樣。 b 當屈服現象不明顯時采用RP0.2 ，否則采用ReH。
c 當產品公稱厚度不大于0.70mm,斷后伸長率允許下降2個單位。
d 試樣為GB/T 228中的P6試樣。
e 試樣為GB/T 228中的P14試樣。
f 對于牌號為S550GD+AZ的產品。當產品的厚度不大于0.7mm時，由于厚度減薄效應，導致伸長率過低，以致無法測得到屈服強度。此時，屈服強度用抗拉強度代替。
鍍層重量范圍
| 基板類型 | 公稱鍍層重量（克/平方米） | ||
|---|---|---|---|
| 使用環境的腐蝕性 | |||
| 低 | 中 | 高 | |
| 熱鍍鋁鋅合金基板 | 50/50 | 60/60 | 75/75 |
| 熱鍍鋅基板 | 90/90 | 125/125 | 140/140 |
| 電鍍鋅基板 | 40/40 | 60/60 | - |
| 注：使用環境的腐蝕性很低和很高時，鍍層重量由供需雙方在訂貨時協商。 | |||
涂層常規檢測方式
膜厚:
上表面涂層厚度≥20微米（PE),根據涂層特點進行涂層膜厚檢測與控制。
涂層附著力:
根據鋼板使用需求，多種方法進行涂層附著力檢測。
光澤和色差:
采用色差儀對涂層進行色差檢測，檢測鋼卷表面顏色與標準顏色之間的差異。 采用光澤儀對涂層表面光澤進行檢測，涂層光澤一般分為低光、中光和高光。
硬度:
鉛筆硬度和耐劃傷性，用于表征涂層硬度和抵抗加工劃傷或者脫漆的能力。
涂層非常規檢測方式
耐蝕性:
鹽霧試驗用于模擬彩涂鋼板在腐蝕環境中耐蝕性能的檢測。
耐候性:
QUV或者Q-SUN試驗用于模擬彩涂鋼板在紫外線條件下涂層的耐候性能的檢測。
大氣曝曬:
彩涂鋼板的大氣曝曬試驗用于模擬彩涂鋼板在自然環境下的耐久性能的檢測。 寶鋼在重慶江津、西藏拉薩、北京、海南萬寧等地長期進行彩涂鋼板的自然曝曬試驗。
